토목 현장은
건축 현장보다 구조가 크고, 하중이 크며,
콘크리트 두께가 두꺼운 경우가 많습니다.
특히 옹벽, 기초, 교대, 구조물 하부 공정에서는
도면에 빠지지 않고 등장하는 구조가 있습니다.
바로 헌치(Haunch) 구간입니다.
헌치는 구조물 하중을 분산시키기 위해
기초와 벽체, 기초와 기둥이 만나는 부분에
삼각 형태로 보강 콘크리트를 타설하는 구조입니다.
이 헌치 구간을 정확하게 시공하기 위해 사용하는 자재가
바로 헌치폼입니다.
1. 토목 현장에 헌치가 많은 이유
토목 구조물은 기본적으로
- 하중이 크고
- 구조가 크며
- 지반 영향이 직접적으로 작용합니다.
그래서 기초부에는 대부분 헌치 구조가 들어갑니다.
대표적인 토목 헌치 적용 현장은 다음과 같습니다.
▷ 옹벽 공사
- 도로 옹벽
- 절토·성토 옹벽
- 하천 옹벽
옹벽 하부는
토압과 구조 하중이 집중되는 구간이기 때문에
헌치가 거의 필수로 들어갑니다.
▷ 교량·교대 기초
- 교대 하부 기초
- 교각 기초
- 박스 구조물 기초
교량 구조물은
기둥 하중이 크기 때문에
기초부 헌치 설계가 기본입니다.
▷ 대형 구조물 기초
- 공동구
- 박스 구조물
- 매설 구조물
- 하부 통로 구조물
이런 구조물들은
두께가 두껍고 콘크리트 타설량이 많아
헌치 구간이 반복적으로 발생합니다.
2. 토목 현장에서 헌치폼이 필수인 이유
토목 현장의 헌치 구간은
건축 현장보다 크고, 길고, 반복 수량이 많습니다.
이걸 일반 유로폼으로 처리하면
- 합판 절단
- 각목 가공
- 임시 거푸집 제작
- 형상 불균일
문제가 계속 발생합니다.
특히 토목 구조물은
형상 오차가 그대로 구조 품질로 이어지기 때문에
정밀도가 매우 중요합니다.
그래서 토목 현장에서는
처음부터 전용 헌치폼을 사용하는 게 기본입니다.

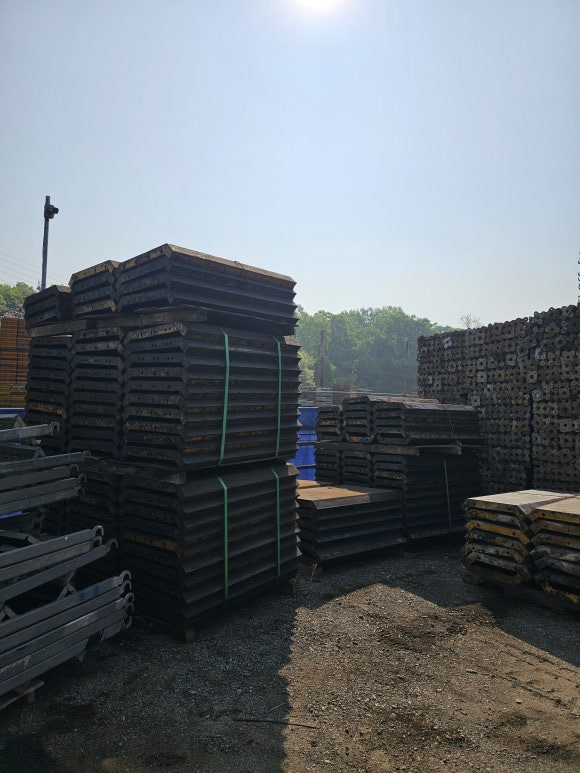

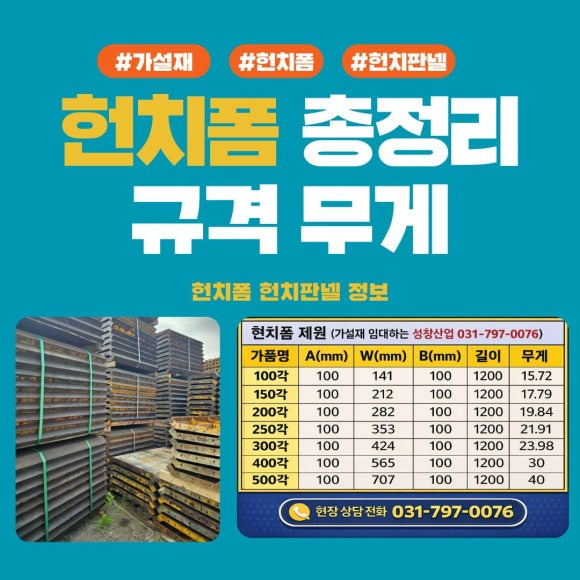

3. 헌치폼 규격은 이렇게 사용됩니다 (현장 기준)
헌치폼은 보통 ‘각(角)’ 단위로 구분합니다.
각이 커질수록 헌치 폭이 넓어지고 구조가 커집니다.
사장님이 정리한 헌치폼 규격 기준은 다음과 같습니다.
|
규격
|
A(mm)
|
W(mm)
|
B(mm)
|
길이(mm)
|
무게(kg)
|
|
100각
|
100
|
141
|
100
|
1200
|
15.72
|
|
150각
|
100
|
212
|
100
|
1200
|
17.79
|
|
200각
|
100
|
282
|
100
|
1200
|
19.84
|
|
250각
|
100
|
353
|
100
|
1200
|
21.91
|
|
300각
|
100
|
424
|
100
|
1200
|
23.98
|
|
400각
|
100
|
565
|
100
|
1200
|
30
|
|
500각
|
100
|
707
|
100
|
1200
|
40
|
4. 토목 현장에서 많이 쓰이는 헌치 규격
현장 경험상 많이 쓰이는 규격은 다음과 같습니다.
- 일반 옹벽 → 150각 ~ 250각
- 대형 옹벽·교대 → 300각 ~ 400각
- 대형 구조물 기초 → 400각 ~ 500각
특히 대형 토목 현장에서는
400각·500각이 반복적으로 들어가는 경우도 많아
초기 수량 산출이 매우 중요합니다.
5. 토목 헌치폼 임대 시 꼭 확인할 점
토목 현장에서 헌치폼을 임대할 때는
다음 부분을 꼭 확인해야 합니다.
- 도면 기준 각도 정확성
- 좌·우 방향 구분
- 결속 부자재 포함 여부
- 반복 수량 확보 가능 여부
- 장비 상·하차 가능 여부
토목 현장은
자재 한 번 잘못 들어오면
현장 전체 일정에 영향이 큽니다.
그래서 초기에 정확히 맞춰 들어가는 게 가장 중요합니다.
